科沭無線行程開關采用一體化設計,分為發射端和接收端,采用433M傳輸,無需布線,發射端采用多種供電方式(3.7鋰電池、24V、220V),接收端24V電源供電。發射端、接收端均有一鍵配對按鈕,可以多個發射器對應一個接收器??蛻艨梢宰孕行薷呐鋵透鼡Q備件。
發射端

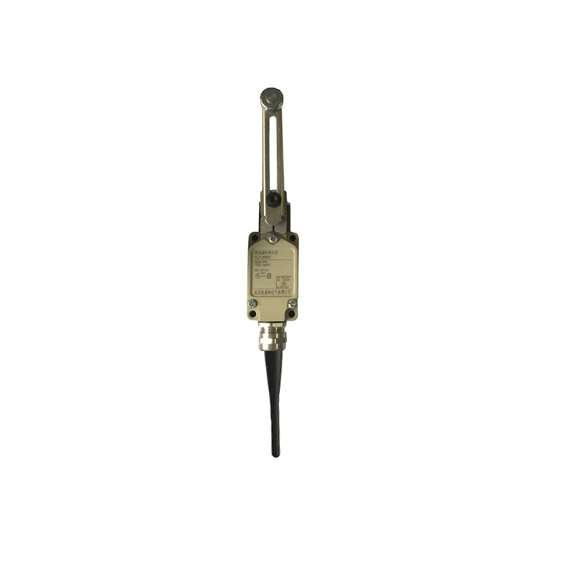

無線行程開關采用一體化設計,滿足狹小空間使用,在普通的行程開關內嵌無線信號采集和傳輸模塊,原有的布線改為天線,采用金屬材質,安裝方式多樣。帶配對按鈕,可以配對接收器的通道信號。
接收機

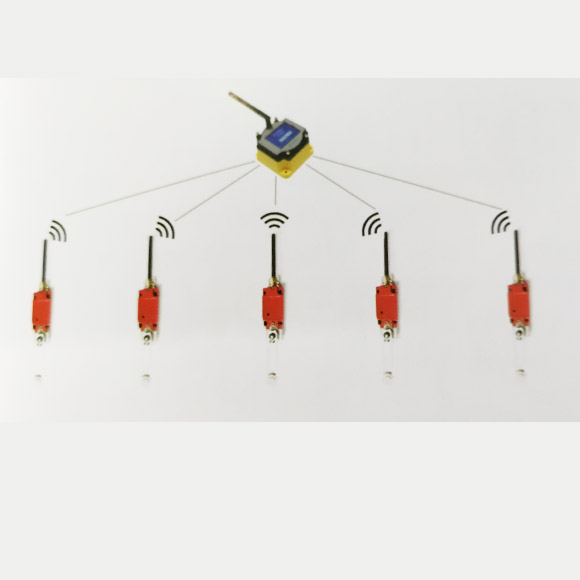

無線智能接收機用于接收無線行程開關發射的數據,可配對五組行程開關信號,配有配對按鈕,液晶大屏顯示??蛇x擇或修改對應輸出通道后下發配對指令與無線行程開關進行配對,接收到信號后對應輸出給繼電器、PLC等上位機。
發射功率:100mW(20dBm)EIPP
發射距離:大于200米
通訊頻段:433M
供電方式:鋰電池、電源
工作溫度:-25℃~70℃
額定負載 |
接收器的標準負載10A/250VAC |
接觸電阻 |
<30mΩ |
動作頻率 |
100次/min |
通訊模式 |
一對一,多對一或者一對多 |
通訊應答時間 |
≤0.2S |
發射頻率 |
2.40GHz |
電池充電時間 |
2小時 |
電池壽命 |
充電約500次 |
動作力 |
≤20N |
絕緣電阻 |
>100MΩ@500VDC |
壽命 |
100萬次 |
使用溫度范圍 |
-30~+80℃ |
防護等級 |
IP67 |
